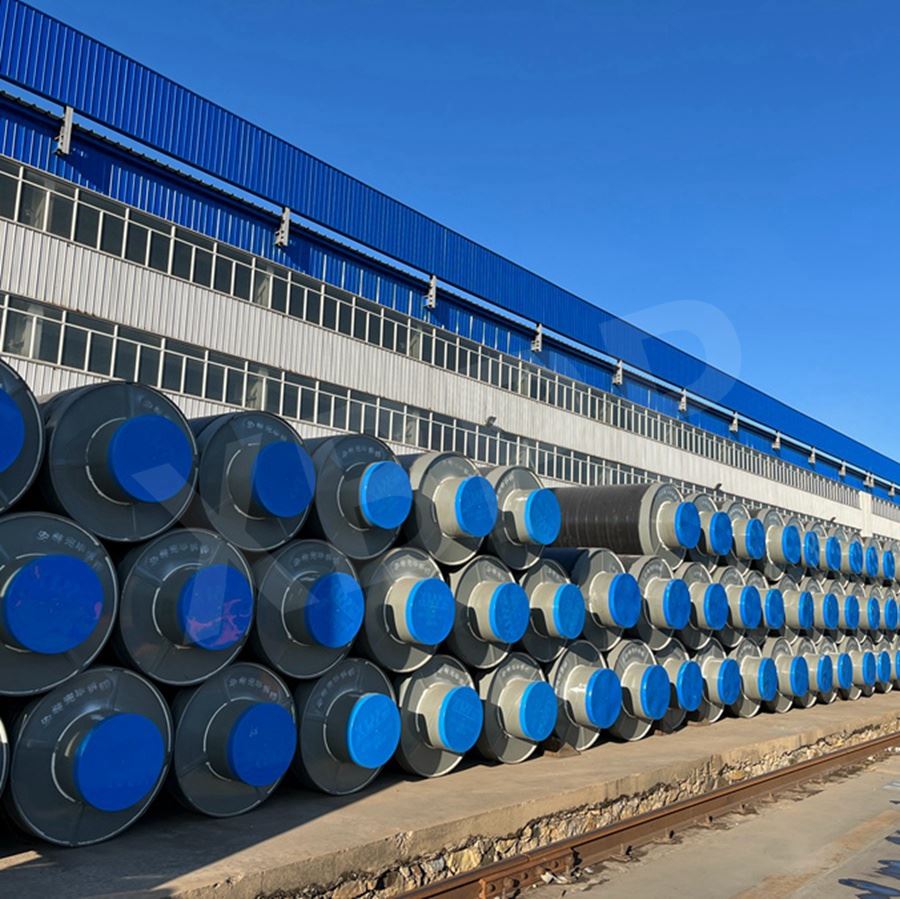

Xingbang'ın ön yalıtımlı yer altı buhar borusu, yüksek sıcaklıktaki buharın (150 derece ila 350 derece) iletimi için özel olarak tasarlanmış-bir doğrudan gömme boru sistemi ürünüdür. Bir iç çelik taşıyıcı boru, çok-katmanlı bir kompozit yalıtım katmanı, bir dış çelik muhafaza ve bir-korozyon önleyici kaplamadan- oluşan "çelik-içinde-çelik" bir yapı-kullanır ve 2,5 MPa'ya kadar çalışma basınçlarını destekler. Belediye bölgesel ısıtması, petrokimya işleme ve endüstriyel parklar için merkezi buhar beslemesi gibi uygulamalar için uygundur. Ürün, değişen termal genleşme dengeleme gereksinimlerini karşılamak için hem "iç-kayan" hem de "dış-kayan" yapısal konfigürasyonlar sunar. Alüminyum folyo yansıtıcı katmanla birleştirilmiş çok katmanlı kademeli yalıtımı, sıcaklık düşüşünü kilometre başına 3 derece ile sınırlandırır ve geleneksel boru malzemelerine kıyasla ısı kaybını %40'ın üzerinde azaltır. Dış mahfaza, 25-30 yıllık bir hizmet ömrü ve doğrudan gömülü yeraltı ortamlarında-güvenli, uzun süreli çalışma sağlayan 3PE korozyon önleyici kaplamaya ve akıllı sızıntı izleme sistemine sahiptir.
Özellikler
|
Özellikler/Model |
Çalışma çelik borusu: Dış çap × Duvar kalınlığı (mm) |
Dış çelik boru: Dış çap × Et kalınlığı (mm) |
Yalıtım tabakası kalınlığı (mm) |
Hava tabakası kalınlığı (mm) |
|
57/219 |
57*3.5 |
219*6.0 |
60 |
15 |
|
76/273 |
76*4.0 |
273*6.0 |
77 |
15.5 |
|
89/273 |
89*4.5 |
273*6.0 |
70 |
16 |
|
108/325 |
108*4.5 |
325*7.0 |
85 |
16.5 |
|
133/377 |
133*4.5 |
377*7.0 |
100 |
15 |
|
159/377 |
159*6.0 |
426*7.0 |
110 |
16.5 |
|
219/478 |
219*6.0 |
478*7.0 |
110 |
16 |
|
273/529 |
273*6.0 |
529*7.0 |
110 |
11 |
|
325/630 |
325*7.0 |
630*8.0 |
130 |
14.5 |
|
377/720 |
377*7.0 |
720*10.0 |
150 |
11.5 |
|
426/820 |
426*7.0 |
820*10.0 |
172 |
15 |
|
478/820 |
478*7.0 |
820*10.0 |
150 |
11 |
|
529/920 |
529*7.0 |
920*10.0 |
170 |
15.5 |
|
630/1020 |
630*8.0 |
1020*10.0 |
170 |
15 |
|
720/1220 |
720*10.0 |
1220*12.0 |
223 |
15 |
|
820/1320 |
820*10.0 |
1320*12.0 |
223 |
15 |
Ürün Avantajları
Yüksek-Sıcaklık ve Yüksek-Basınç Direnci
350 dereceye kadar sıcaklıklara ve 2,5 MPa basınca uygundur; patlama basıncı çalışma basıncının üç katıdır.
01
Düşük Isı Kaybı ve Enerji Verimliliği
Alüminyum folyo yansıtıcı katmanla birleştirilmiş çok-katmanlı kompozit degrade yalıtım yapısına sahiptir; ısı kaybını %40'ın üzerinde azaltır ve sıcaklık düşüşünü kilometre başına 3 derece ile sınırlandırır.
02
Korozyon Direnci ve Uzun Hizmet Ömrü
Dış muhafaza, 25-30 yıllık tasarım hizmet ömrü sunan 3PE-korozyon önleyici kaplamaya ve katodik korumaya sahiptir.
03
Verimli ve Ekonomik Kurulum
Doğrudan gömme döşeme, geleneksel hendek yöntemleriyle karşılaştırıldığında inşaat mühendisliği çalışmalarını %70 oranında azaltır ve inşaat süresini %50'den fazla kısaltır.
04
Akıllı Güvenlik Özellikleri
Güvenli çalışmayı sağlamak için gerçek zamanlı izleme ve erken uyarılar sağlayan-yerleşik nem egzoz boruları, sızıntı tespit sistemleri işlevini de görür.
05
Uygulamalar
Belediye bölgesel ısıtma yüksek-sıcaklık buhar hattı ağları
Petrokimya işletmesi buhar iletim ağları
Endüstriyel park merkezi buhar besleme sistemleri
Enerji santrali atık ısı kullanımı buhar iletimi
Kömürden-gaz tesisine- buhar boru hatları
SSS
S: Ön izolasyonlu yer altı buhar boruları için geçerli sıcaklık aralığı nedir?
C: Tipik olarak 150 derece ila 350 derece arasındaki orta sıcaklıklar için uygundur ve çalışma basınçları 2,5 MPa'yı aşmaz. Belirli çalışma koşullarına bağlı olarak 350 dereceyi aşan ortam sıcaklıkları için özel tasarımlar mevcuttur.
S: "İç-kayan" ve "dış-kayan" yapılar arasındaki fark nedir? Nasıl seçmeliyim?
A: İç-kayma: Çalışan çelik boru yalıtım katmanının içinde kayarken yalıtım malzemesi dış kaplamaya göre sabit kalır. Bu yapının kompakt ve makul fiyatlı olması, onu yurt içi projeler için ortak bir seçim haline getiriyor. Dış-kayma: Çalışan çelik boru ve yalıtım katmanı birlikte dış çelik mahfazanın iç duvarına doğru kayar. Bu tasarım daha geniş bir hava yalıtım aralığı, üstün nem egzoz performansı ve daha basit yapısal gerilim analizi sunar. Uluslararası alanda yaygın olarak kullanılmaktadır ve iç pazarda giderek daha yaygın bir tercih haline gelmektedir.
S: Boru hattının çalışması sırasında sızıntılar nasıl tespit edilebilir?
C: Üründe, aynı zamanda sızıntı tespit ve alarm cihazı olarak da görev yapan-yerleşik bir nem egzoz borusu bulunmaktadır. Sızıntı durumunda, yalıtım katmanı içindeki nem veya sıcaklıktaki değişiklikler, egzoz borusunda anormal bir sinyali tetikleyerek operasyon ve bakım personelinin konumu hızlı bir şekilde tespit etmesine ve kapsamlı, büyük-ölçekli inceleme ihtiyacını ortadan kaldırmasına olanak tanır.
